Montagesystem MiniRail MK2 Kurzschiene
vom Markenhersteller K2 Systems
MiniRail mit MK2 Schienenkanal - Es wird eine hohe Flexibilität sowie ein ein großes Anwendungsspektrum auf dem Dach geschaffen. Durch den neuen MK2 Schienenkanal wird keine separate, eigene Modulklemme mehr benötigt.
- Innovatives Kurzschienensystem, das statisch optimiert sowie schnell und einfach zu montieren ist
- Universelle Modulklemmung und universelle Modulausrichtung möglich
- Hohe Planungssicherheit, optimiert für Lager und Transport

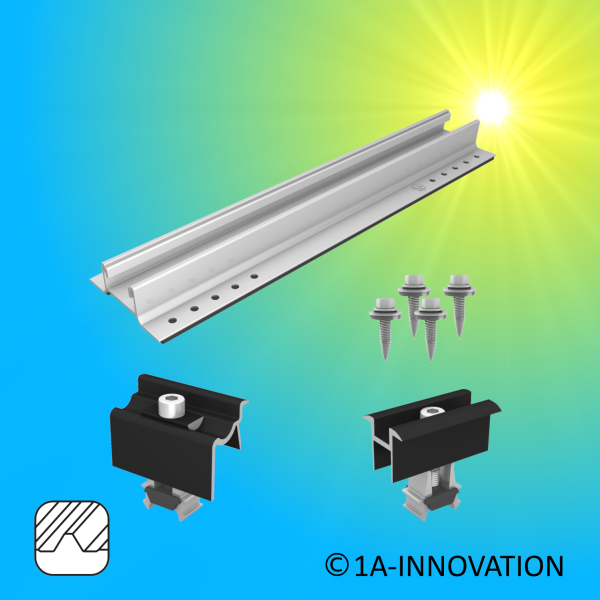

Lieferumfang:
Anzahl der Montagematerialien variiert je nach Auswahl:
- K2 Kurzschiene MiniRail MK2
- K2 Gewindeformende Blechschraube 6x25 mit Dichtscheibe
- K2 Universal Endklemme OneEnd 30-42mm, schwarz eloxiert
- K2 Universal Mittelklemme OneMid 30-42mm, schwarz eloxiert
- Deutsche Anleitung
Sie erhalten eine Rechnung inkl. ausgewiesener MwSt.
Wichtiger Hinweis:
Bitte beachten Sie, dass abhängig von spezifischen örtlichen Bedingungen des Installationsortes zusätzliche Komponenten oder Anpassungen erforderlich sein können. In diesem Fall müssen zusätzliche Komponenten erworben werden.
Für eine exakte Berechnung des Montagesystems können Sie uns gerne kontaktieren.
Technische Daten:
Anwendungsbereich:
- Schrägdächer mit Trapezblech: 5 - 75°
Befestigungsart / Dachanbindung:
- Verschraubung in der Dacheindeckung mit gewindeformenden Dünnblechschrauben
Voraussetzungen:
- Blechstärken: ≥ 0,5 mm (Stahl oder Aluminium)
- Sickenbreite: Mindestens 22 mm
- Hochsickenabstand: 101 - 350 mm abhängig von Sickenbreite
- Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
- Rahmenhöhe Module: 30 - 50 mm
Modulorientierung:
Maße MiniRail:
- B × H × L [MM] 85,4 × 31,4 × 385
Alle technischen Angaben ohne Gewähr. Irrtümer vorbehalten.
Abbildungen dieses Angebots können von den gelieferten Produkten optisch abweichen.
